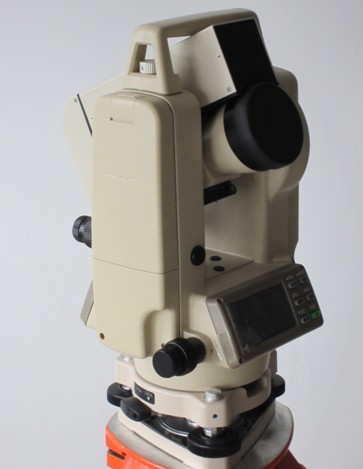

LDQN-6B型桥梁挠度检测仪
桥梁挠度检测仪，是新型桥检仪器,主要用于桥梁静态、动态挠曲度的测量，桥梁竣工验收、鉴定；军用浮桥、吊桥等特殊桥梁检测；大坝、码头的变形及震动位移监测；或大跨 度结构的梁、柱、高层建筑、起重机械、钻井平台等的变形、振动的位移。系统采用电池供电，测量精度高、适用方便、操作简单。仪器特点是采用无线遥控靶标，节省时间。静态和动态均采用两维测量方式，测量数据可实时显示，靶标标定采用自动标定方式工作，无需人为干预。
产品特点：
1. 机器视觉原理。
2. 高速工业图像传感器。
3. 高精度光栅角度传感器。
4. 高亮LED光源。
5. 光电转换原理检测，不受现场环境及桥型限制，适应能力强
6. 非接触、远距离、精度高，设计原理科学高效
7. 动态精度及量程，适应各类桥型、现场及不同客户需要
8. 高速专用高精工业面阵CCD，单次即可实现两维挠度测量
9. 一靶二灯，适应不同检测距离及恶劣环境需要
10.自动标定，避免人为误差，节约人力
11.测量数据实时显示，自动保存，高度智能化
12.无线遥控靶标，自带高容量锂电，高效轻松检测
13.提供专用UMPC控制测量，袖珍美观而不失高效
14. 采用瑞士进口微电机实现设备自动旋转跟踪，确保角度控制精度
15.全新主机光路系统，可靠易用。靶标结构合理，两轴调整，牢固锁紧，安装简便，具备瞄准孔，精确照准主机，提高测量精度。
16.配套数据采集软件在原有基本测量功能基础上，结合工程测量实际，在实时测量、视频调整、数据处理和数据计算等方面均做较大程度完善。
软件特点：
本软件由“实时采集”、“视频调整”、“数据查看”和“数据分析（处理和计算）”四部分组成。
软件设计指导方针为面向工程，面向使用者。拥有专用文件格式。各部分特点概要：
1.实时采集：测量过程中可以实时显示“当前采样速率”、“最大最小值”、“已用时间”、“总的数据点个数”等文件信息。并可以输入自定义注释，在测量完成自动保存，具备时间标记功能等。
2.视频调整：视频显示方向与靶标真实移动方向一致。包括默认参数及保存、载入常用视频参数功能等。
3.数据查看：具备最大、最小值列表，可以在曲线上标记最大、最小值。文件打开时能够快速预览当前文件概况（图形），为用户节约宝贵时间。图表显示区域包括图例等。
数据处理及计算：具备常用滤波功能，基线平移功能。可计算客户选取区域极值及平均值，并能够以图形化标示等。 4.数据重复度为百分之九十以上。
技术指标：
1.测量距离：5—500米（靶标距主机距离）
2.光学放大倍率：30X
3.测角精度：2″
4.测量量程：水平最大：800mm；竖向最大：800mm
5.分辨率：测量量程的1‰。
6.测量精度:±0.02mm（30m距离测量）
7.采样速率：12Hz—1000Hz连续可调。
8.记录时间：可设置任意时间
9.控制方式：笔记本或专用控制器
10.传输接口：USB
11.标定方式：自标定
12.靶标配置：遥控、自带锂电、10小时电量
13.电池容量：近灯可工作20h，远灯10h
14.工作温度：-30—70℃
15.软件功能：可求挠度最大、最小值，冲击系数，功率谱，区间频率等
注：以上技术参数仅对应标准配置主机及相关配件。
|
