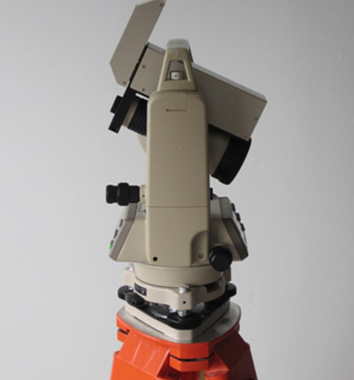

LDQN-5型桥梁挠度检测仪

LDQN-5型桥梁挠度检测仪，是新型桥检仪器,主要用于桥梁静态、动态挠曲度的测量，或大跨度结构的梁、柱、高层建筑、起重机械、钻井平台等的变形、振动的位移。系统采用电池供电，测量精度高、适用方便、操作简单。仪器特点是采用无线遥控靶标，节省时间。静态和动态均采用两维测量方式，测量数据可实时显示，靶标标定采用自动标定方式工作，无需人为干预。

产品特点：

1.    机器视觉原理。

2.    高速工业图像传感器。

3.    高精度光栅角度传感器。

4.    高亮LED光源。

5.    光电转换原理检测，不受现场环境及桥型限制，适应能力强

6.    非接触、远距离、精度高，设计原理科学高效

7.    动态精度及量程，适应各类桥型、现场及不同客户需要

8.    高速专用高精工业面阵CCD，单次即可实现两维挠度测量

9.    一靶二灯，适应不同检测距离及恶劣环境需要

10.自动标定，避免人为误差，节约人力

11.测量数据实时显示，自动保存，高度智能化

12.无线遥控靶标，自带高容量锂电，高效轻松检测

13.提供专用UMPC控制测量，袖珍美观而不失高效

14.全新主机光路系统，可靠易用。靶标结构合理，两轴调整，牢固锁紧，安装简便，具备瞄准孔，精确照准主机，提高测量精度。

15.配套数据采集软件在原有基本测量功能基础上，结合工程测量实际，在实时测量、视频调整、数据处理和数据计算等方面均做较大程度完善。

技术指标：

1.测量距离：5—500米（靶标距主机距离）

2.光学放大倍率：30X

3.测角精度：2″

4.测量量程：水平最大：400mm；竖向最大：500mm

5.分辨率：测量量程的1‰。
    6.测量精度:±0.02mm（30m距离测量）

7.采样速率：12Hz—500Hz连续可调。

8.记录时间：可设置任意时间

9.控制方式：笔记本或专用控制器

10.传输接口：USB

11.标定方式：自标定

12.靶标配置：遥控、自带锂电、10小时电量

13.电池容量：近灯可工作20h，远灯10h

14.工作温度：-30—70℃

15.软件功能：可求挠度最大、最小值，冲击系数，功率谱，区间频率等

    注：以上技术参数仅对应标准配置主机及相关配件。
